YXQ.WF系列卧式矩形压力蒸汽灭菌器

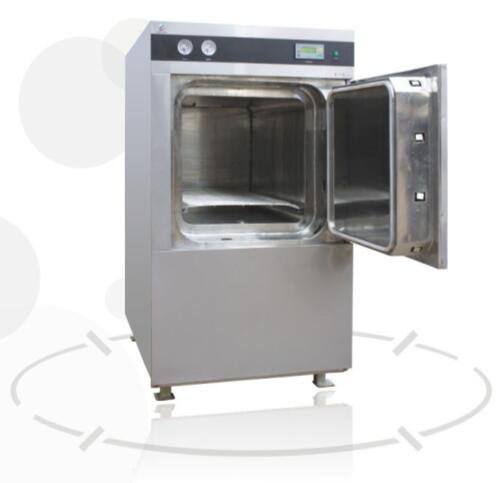

YXQ.WF系列卧式矩形压力蒸汽灭菌器图片展示01

YXQ.WF系列卧式矩形压力蒸汽灭菌器图片展示02



一、原理及使用范围

该灭菌器是根据市场的需求而开发的一种智能型灭菌器。采用蒸汽发生器产生饱和蒸汽作为灭菌工作介质达到灭菌消毒目的。其特点是:具有温度控制、灭菌时间控制、低水位报警等功能。其结构简单,操作方便,灭菌彻底,且经济实惠。本设备外部可以采用磨砂不锈钢进行全部包装,美观大方。广泛应用于卫生、食品、科研所及制药等行业,作消毒灭菌之用。

二、结构特征:

本灭菌器由主体、灭菌器门、管路控制系统、灭菌车、搬运车等组成。

1、主体:采用双层结构,内室材质为SUS304不锈钢,内外层之间由加强筋与夹层封圈采用焊接方法,联接为一整体结构。主体设有微启式弹簧安全阀,当夹套和内层压力超过最高允许范围时,能自动开启、排放超压蒸汽,待灭菌器的蒸汽压力回降至正常时,能自动关闭,确保灭菌器不超压运行。

2、灭菌器门:采用手动辐射摇臂快开门,门栓成放射状,相对于门板中心对称均布于整个门板上,当旋转手轮时,移动螺母带动门栓作伸缩运动,使器门处于关闭或开启状态。门上装有符合《锅炉压力容器安全技术监督规程》要求的安全联锁装置,保证门未关紧灭菌室内不能进蒸汽,汽未放尽门不能被打开,保证设备及人身安全。

3、管路控制系统由操作面板及控制管道、阀门(如疏水阀、减压阀、截止阀等)、管道热水泵及电器控制元件(如电磁阀、压力控制器等)组成。

三、环境要求

1、运输环境要求:

1) 环境温度范围:-20℃~+50℃;

2) 相对湿度范围:20%~85%;

3) 大气压范围:0.07MPa~0.11MPa(绝对压力)。

2、运行环境要求

1) 室内的温度:5℃~40℃;

2) 最大相对湿度85%,室内无粉尘及污染;

3) 大气压范围:0.09MPa~0.105MPa(绝对压力)。

四、产品特性:

1、带符合压力容器的安全连锁装置,在室内汽未放尽的情况下门打不开,确保操作人员的安全。

2、门密封圈采用优质无毒白色硅橡胶制造使用寿命长。

3、蒸汽发生器生产的饱和蒸气灭菌,消毒彻底以达到消毒物品干燥的效果。

4、温度数显自动控制,灭菌时间、水位报警更加人性化。

5、采用台湾品牌电磁阀及上海产温度数显自动控制来配合整个灭菌过程。

五、技术参数

产品型号

外形尺寸mm

内室尺寸mm

重量(KG)

功率(KW)

工作压力

工作温度

YXQ.WF21D/S-0.2

1200*950*1890

800*500*500

650 KG

12 KW

0.14MPa

126℃

YXQ.WF21D/S-0.36

1450*1050*1890

1000*600*600

750 KG

18 KW

YXQ.WF21D/S -0.5

1450*1080*1970

1000*700*700

1050 KG

24 KW

YXQ.WF21D/S -0.6

1630*1080*1920

1180*700*700

1150 KG

24 KW

YXQ.WF21D/S -0.8

2050*1080*1970

1600*700*700

1350 KG

36 KW

YXQ.WF22D/S -1.0

1750*1220*1920

1300*760*1040

1480 KG

45 KW

YXQ.WF22D/S -1.2

2200*1220*1920

1500*760*1040

1600 KG

60 KW

YXQ.WF22D/S -1.5

2600*1220*1920

1900*760*1040

1750 KG

60 KW

YXQ.WF22D/S -1.8

2950*1220*1920

2250*760*1040

1800 KG

60 KW

YXQ.WF22D/S -2.0

2960*1220*1910

2500*766*1040

2000KG

90KW

YXQ.WF22D/S -2.4

2900*1310*2120

2200*860*1270

2100 KG

90 KW

YXQ.WF22D/S -3.6

3000*1730*2360

2100*1250*1480

2300 KG

90 KW

YXQ.WF22D/S -4.8

3500*1730*2360

2600*1250*1480

2600 KG

90 KW

 注:WF意思为卧式方形。D为单门,S为双门。0.36为内室容积0.36立方米。21为内置蒸汽发生器(电加热),22为外接蒸汽(蒸汽加热)。
